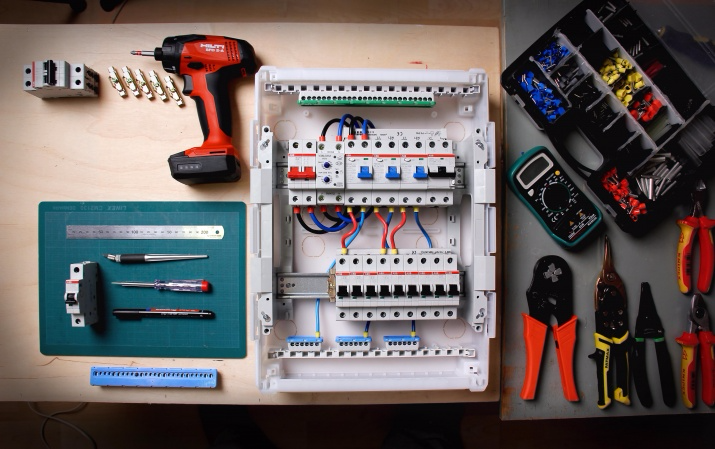

Любой современный дом или квартира немыслимы без наличия электричества. Большое количество различных электроприборов, различные гаджеты, источники освещения - все это те атрибуты, без которых уже не может обойтись ни один современный ремонт. Наверняка Вы знаете (или слышали) о том, что электричество попадает в Вашу квартиру не напрямую к потребителям. Если сильно упрощать, то схема получается следующая: вводной кабель с электричеством попадает в Ваш дом или квартиру и заводится в специальный электрический щит - некий пластмассовый или металлический бокс, в котором располагается вся автоматика.

В таком щите располагается вся автоматика - дифавтоматы, устройства защитного выключения, обычные автоматические выключатели. То есть в конечном итоге, Ваш щит - это, своего рода, Центр управления всем электричеством Вашего жилища.

Из чего изготавливаются электрические щиты?

Как правило, на рынке Вы можете встретить всего два основных материала - это АБС пластик и металл. Также иногда встречаются комбинированные решения. Так, например, непосредственно, сама ниша для автоматов изготавливается из пластика, а крышка выполнена из металла. ПРи выборе материала Вашего бокса нужно обращать внимание на частоту его использования. Если речь идет про обычную квартиру, скорее всего Вы будете открывать ваш щит всего пару раз в году. В таком случае, нет смысла переплачивать - смело покупайте пластиковый бокс для автоматов.

Если использование электрического щита будет регулярным - тогда имеет смысл рассмотреть варианты в металлическом исполнении. Они будут более надежные, более устойчивы к нагрузкам, но и стоить будут дороже своих пластмассовых собратьев.

Размеры боксов для автоматики

Одной из самых важных характеристик при выборе электрического щита является его размер. От этой характеристики напрямую зависит то, сколько автоматики Вы сможете разместить внутри.

Для расчета нужно определить весь перечень устройств, который будет использован для Вашей электрической сети, посчитать их размер и обязательно заложить небольшой запас. Размер всей автоматики всегда указывается в модулях - ширина которого составляет около 17,5 см. Например, обычный однополюсный автомат занимает 1 модуль. А вот однофазное УЗО потребует уже два модуля в вашем боксе. Точный размер бокса должен подсказать Ваш электрик. Но если у Вас будут вопросы, какой именно бокс стоит купить - звоните нам, наши специалисты помогут:)

Тип монтажа электрического бокса

Говоря про этот параметр, речь идет про два основных вида:

• ЩРН - Щит распределительный навесной. Такие боксы монтируются непосредственно на стену.
• ЩРВ - Щит распределительный встраиваемый. Для монтажа такого бокса необходимо выдалбливать специальную нижу в стене. Благодаря это весь корпус бокса располагается в этой ниши и в конечном итоге бокс практически не выпирает из стены.

Если Вы хотите купить щит для автоматики в квартиру - стоит присмотреться именно к встраиваемым щитам. Да, конечно их монтаж несколько сложнее, но за счет этого Вы сможете сэкономить прилично места.

Аксессуары для электрических щитов.

Для полноценной установки бокса под автоматику Вам пригодится ряд различных аксессуаров помимо автоматов и самого щита. Не обязательно использовать их все - как правило, необходимый перечень определяет сам электрик.

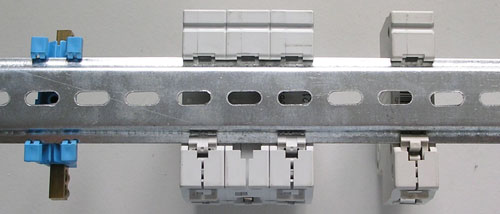

DIN-рейка. Металлическая пластина, на которую крепятся все автоматы. Подавляющее большинство современных боксов оснащены Дин-рейкой по умолчанию и докупать ее нет необходимости. Исключение составляет специализированные щиты, которые прдназначены для силовой автоматики, которая крепиться не на ДИН-рейку, а на болты.

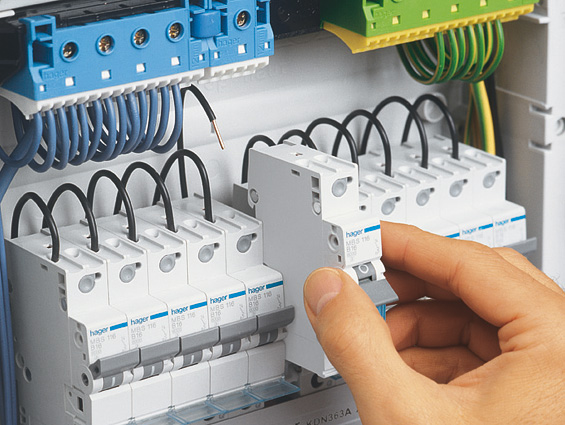

Шина-гребенка. Данный аксессуар представляет собой цельную металлическую пластину (если быть точным, медную), которая размещается в пластиковом изолированном корпусе. От самой пластины отходят металлические зубья. В конечном итоге, медные зубья вставляются в силовые контакты автоматики. На выходе вы получаете соединенные между собой автоматы. Причем выглядит это все очень красиво и аккуратно. Все современные производители выпускают такие шины для устройств на 1,2,3 и 4 полюса.

Нулевая шина / Шина заземления. Предназначена для объединения всех нулевых линий или линий заземления. Как правило, крепится на ДИН-рейку непосредственно в боксе для автоматов. Некоторые производители комплектуют свои боксы специальными шинами и специальными пазами - благодаря этому экономится пространство и упрощается монтаж.

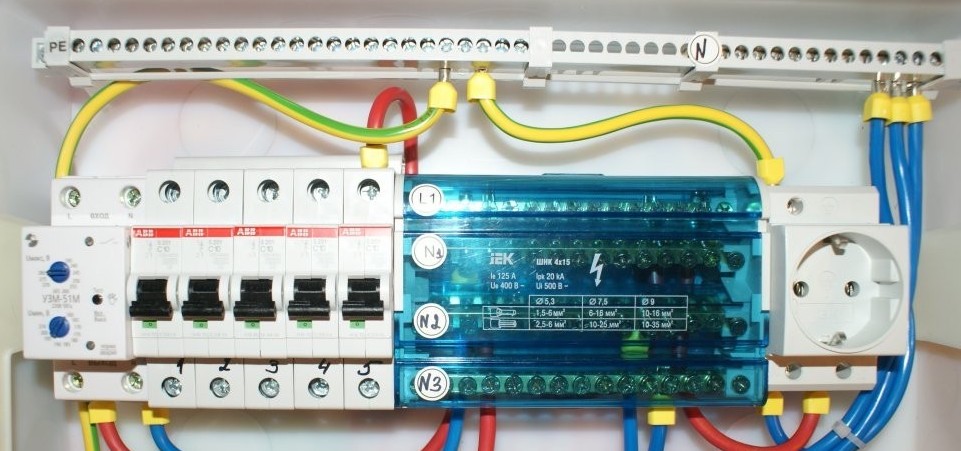

Кросс-модуль. По большому счету, одна из модификаций нулевых шин и шин заземления. Основное отличие - кросс-модуль представляет собой металлические пластины, размещенные в специальном изолированной корпусе. каждая металлическая пластина оснащена отверстиями с винтовыми зажимами.



Провод ПВ1,ПВ3 Данный провод используется для соединения автоматики между собой. Из кабеля изготавливаются специальные перемычки, а затем концы этих перемычек размещаются непосредственно в контактах автоматики.
