Кабель. Разница между ГОСТ и ТУ

После того, как вы определитесь с маркой кабеля, второй вопрос, который у Вас возникнет - брать кабель ГОСТ или кабель ТУ. Хочется сразу отметить, что вопрос с кабелем, точно такой же, как и со всей электрики в вашей квартире - тут речь идет в первую очередь о снижении вероятности воспламенения и пожара. То есть, чем лучше кабель, автоматика, розетки используются в вашей квартире, чем лучше электрики занимаются монтажом, тем безопаснее будет для Вас. Чтобы понять, ГОСТ лучше ТУ, или наоборот, кабель ТУ лучше кабеля ГОСТ, важно разобраться, в чем между ними разница.

Разница между ГОСТ и ТУ

Итак, обо всем по порядку. В первую очередь хочется отметить один важный нюанс: любой кабель делается по ТУ. Любой. Почему? Все дело в том, что "ТУ" расшифровывается как Технические Условия завода-изготовителя. Это означает, что каждый завод говорит: "Друзья, мы изготавливаем кабель ВВГ 3х2,5. Мы будем делать такие-то жилы, использовать такую-то медь, изоляцию будем изготавливать из такого-то материала и т.д. И так с каждым изделием. ТУ - это стандарт наш завода, по которому будет производится вся продукция". Поэтому у любого кабеля должен быть ТУ. По-другому просто быть не может.

Кабель по ГОСТ

Тогда вопрос - в чем же выражается тот самый ГОСТ кабеля? После того, как завод ТУ по какому-либо кабелю, завод сообщает об этом государству.  А государство, в свою очередь, отвечает: "Хорошо, мы видим ваши технические условия(ТУ). Но у нас свои представления о кабеле ВВГнг 3х2,5. Мы хотим, что там была такая-то медь, такие-то материалы, они выдерживали такие-то условия и так далее. Ваш кабель будет отвечать наших государственным стандартам (ГОСТ)? Если будет, привозите нам его на сертификацию, мы его проверим, если все хорошо, значит ваш кабель будет выполнен по ГОСТ стандарту".

Что это означает? Получается, что любой кабель соответствует ТУ, но не любой ТУ соответсвует ГОСТ. ПОэтому, если на этикете написано "ТУ №...", не спешите ругаться и возмущаться - ТУ должен быть у любого кабеля.

Представим такую ситуацию. Вы долго выбирали кабель в магазине, искали, анализировали. И вот какой-то плохой интернет-магазин или, наоборот, хороший интернет-магазин (например, Молтер), Далее Вы берете кабель ГОСТ или ТУ, берете в руки линейку и замеряете сечение. Ваше сердце замедляется.. Ведь кабель должен быть с сечением в 3,5мм... А там и подавно этого нет!

Переживать сразу не стоит по двум причинам. Во-первых, 2,5 мм - это квадратное сечение, то есть площадь среза. Если вы решили померить диаметр линейкой(хотя лучше, конечно, использовать для этой цели штангенциркуль), полученное значение нужно возвести в квадрат и умножить на 0,785.

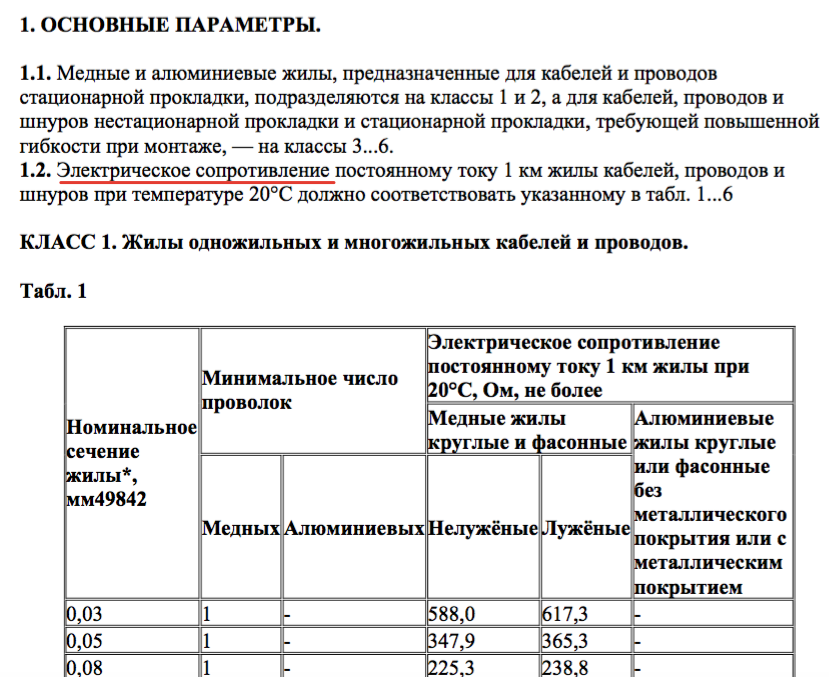

Проще говоря, квадратное сечение провода = S_кр=0,785d², где d - это диаметр кабеля. Но даже, если вы теперь будете мерить кабель правильно, на выходе может получится значение для кабеля 2,5 например 2,3. Вы воскликнете - меня обманывают! Но на самом деле это опять не так. Чтобы разобраться глубже в этом вопросе, мы обратимся к одному из ГОСТ, которому должны соответствовать кабели. Для этого изучим ГОСТ 22483-77. В данном документе описано, каким требованиям должен отвечать кабель, чтобы гордо носить имя ГОСТа. Документ состоит из 14 страниц, но нас, по сути интересует всего две: страница №1 и страница №7.

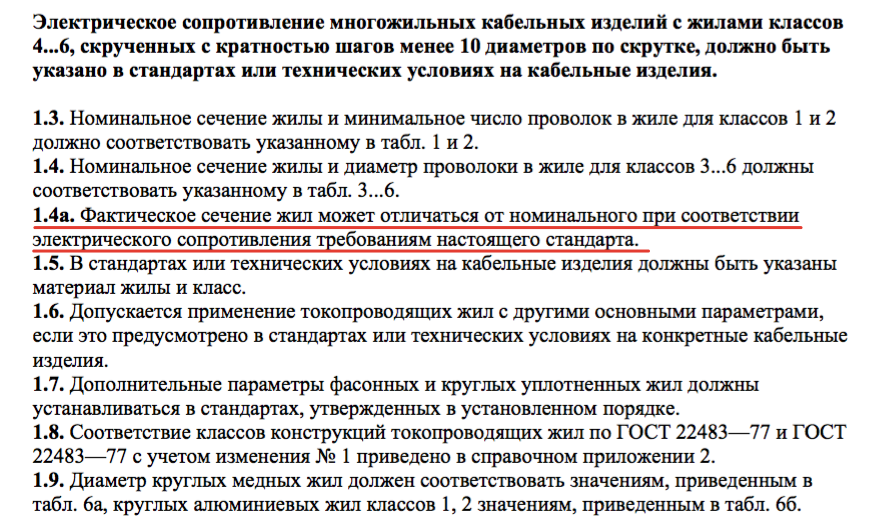

Как Вы видите, в законе достаточно четко обозначено допущение в фактическом сечении жилы. Но при условии, что сопротивление соответствует всем нормативам. Давайте еще раз тезисно разберем все вопросы, которые часто возникают по поводу ТУ и ГОСТ кабеля.

На кабеле указан ТУ. Это значит что я купил плохой кабель? По ТУ?

Нет, это совсем не так. В простонародье весь кабель делят на две категории: ГОСТ и ТУ. Хотя на самом деле, корректней делить кабель на "ТУ кабеля соответствует ГОСТ" и "ТУ кабеля не соответствует ГОСТ". Поэтому на любом кабеле должно быть обозначение ТУ кабеля.

Что такое EAC? Что это значит?

На самом деле, самое важное для кабеля - это не соответствие ГОСТ, а соответствие EAC. EAC - знак обращения, говорящий нам о том, что кабель, маркированный им, прошел все установленные в технических регламентах Таможенного союза ЕврАзЭС процедуры оценки. Это значит, что кабель соответствует требованиям всех распространяющихся на него технических регламентов. в том числе и всех ГОСТ (а их, на самом деле, достаточно много). Поэтому именно знак EAC означает, что это хороший и проверенный кабель.

Как отличить кабель ГОСТ от ТУ?

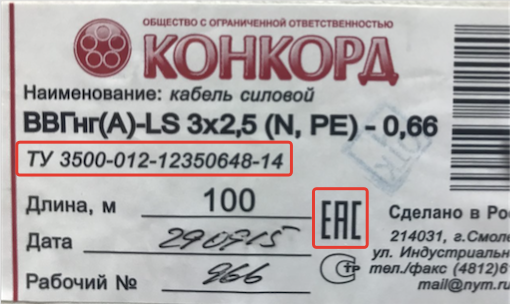

Чтобы понять, что перед Вам именно ГОСТ, а не ТУ, Вам, в первую очередь обращать именно на обозначение EAC. Возьмем, для примера, кабель завода КОНКОРД. На этикетке мы не видим обозначения ГОСТ. Но на этикетке присутствует маркировка EAC. А это означает, что данный кабель соответствует нескольким десяткам нормативов, в том числе и всем необходимым ГОСТам. Также мы видим, что на кабеле указан ТУ.



Помимо этикетки, соответствующая маркировка должна быть на самом кабеле - маркировка завода, маркировка ТУ завода, знак EAC, и, возможно еще и ГОСТ на саму марку кабеля.

Я взял линейку и померил диаметр кабеля 3х2,5, а у меня получилось 1.8. Почему так?

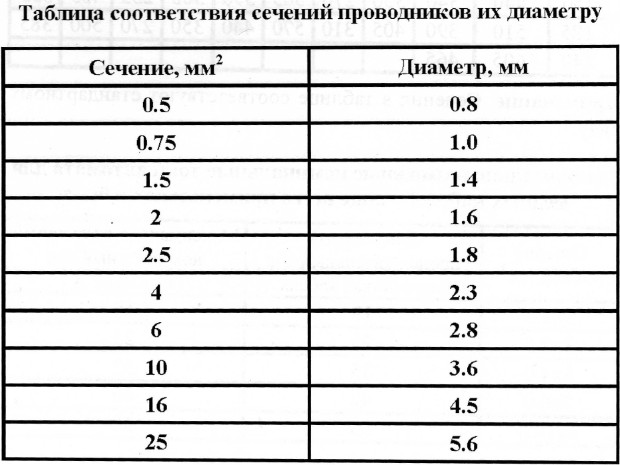

Как мы уже и говорили, у кабеля всегда указывается сечение. А в случае замера линейкой или штангенциркулем Вы получаете диаметр кабеля. Вы можете, либо преобразовать его по формуле S_кр=0,785d² (это упрощенный вариант оригинальной формулы) или же воспользоваться таблицой соответствия. В данном случае, как видно из таблицы, сечение Вашего кабеля полностью соответствует фактическому.

Я купил кабель с сечением 2,5, кабель ГОСТ. А по факту оказалось, что там сечение 2,3. Такое может быть?

Как мы и говорили, сертификат на кабель выдается не за сечение, а за нормативы по сопротивлению на 1 км кабеля. Соответственно, фактическое сечение ГОСТ кабеля может отличаться от заявленного. Закон это допускает. Более того, не стоит забывать, что Ваш замер имеет погрешность. В случае, Если вы делаете измерение сечение кабеля линейкой, оно очень существенно. Но даже если при замере штангенциркулем могут быть отклонения в несколько миллиметров, что очень существенно. Ради интереса, вы можете взять кусок кабеля 10 см, снять с него изоляцию полностью и сделать 10 замеров. При этом еще слегка проворачивайте жилу. Скорее всего, вы получите 5 разных вариантов толщины. Хотелось бы отметить только один важный момент. Как показывает наша практика, фактическое сечение хорошего кабеля не должно отличаться от заявленного более, чем на 10-15 процентов. За этим нужно следить.

Мне обещали кабель ГОСТ, но в два раза дешевле, чем у Вас. Почему у Вас так дорого.

К сожалению, мы вынуждены отметить, что на рынке кабеля есть достаточно много недобросовестныъх производитлей кабеля, которые ставят отметку EAC, хотя на самом деле никакой сертификации они не проходили. Также на рынке встречаются подделки известных брендов, таких как КОНКОРД и СЕВКАБЕЛЬ. Поэтому мы бы не рекомендовали гнаться за ценой. Это может очень дорого обойтись в итоге.

Какие выводы можно сделать из данной статьи?

1. Кабель ТУ стоит дешевле ГОСТ, и, как правило, это связано с менее качественными материалами, завышенным сопротивлением и заниженным сечением. Это означает одно - хотите хороший кабель - берите ГОСТ.
2. Сечение кабеля ГОСТ может не соответствовать указанному.
3. На наш взгляд, отклонение фактического сечения от заявленного не должно быть очень сильным. 10-15 процентов, это максимум.
4. Покупайте кабель в хороших местах. Например, в нашем интернет-магазине электрики большой выбор и хорошие цены. А еще и доставим в пределах МКАД бесплатно от 4000 рублей.
5. Если после нашей статьи, у Вас все же остались вопросы касательно отличия ГОСТ и ТУ кабеля, мы всегда на связи:)
