Какой дифавтомат поставить?

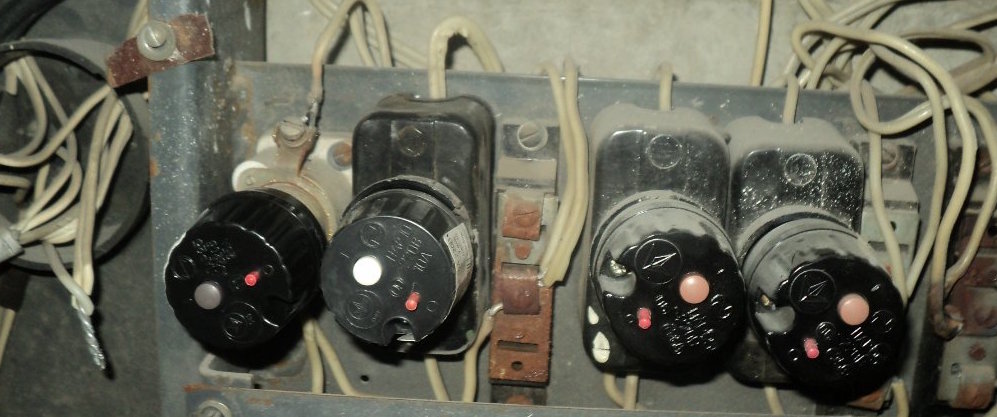

Технологии не стоят на месте. Наверняка, каждому знакомо выражение «выбило пробки». Так обычно говорили, когда вдруг в квартире по каким то причинам пропадало электричество.

На сегодняшний день пробки уже никакие не выбивает. Более того, современная автоматика в квартире стала намного компактней и, в то же время, более функциональной. В современном электромонтаже все чаше используются устройства под названием «дифференциальные автоматические выключатели». В этой статье мы хотели бы немного разобрать, что это «за зверь», и ответить на вопрос какой дифавтомат выбрать для Вашего жилья.

Что такое Дифавтомат?

Дифавтомат в электрике (или АВДТ, или автоматический выключатель дифференциального тока) - это устройство, которое предназначено как для защиты проводки от перегрузки, так и позволяет защитить человека от поражения электрическим током. Для того, чтобы стало более понятно, давайте рассмотрим назначения устройств, гибридом которых является дифавтомат: автоматический выключатель и УЗО.

Автоматический выключатель - это устройство, основной задачей которого является защита проводки от перегрузки. В чем это выражается? Помимо второстепенных характеристик, у автомата есть основная - номинальное значения тока. К примеру, принято покупать автоматы с номиналом 16 ампер на линию розеток. Что значит наминал 16 ампер? А это значит, что данное устройство будет все время отслеживать силу тока и как только заметит, что сила тока превысила 16 Ампер - разомкнет цепь. Почему это важно? А потому что проводка и современные розетки рассчитаны именно на максимальный ток в 16 ампер. Следовательно, если в сети длительное время будет ток значительной превышающий данное значение, розетки и проводка начнут плавиться, что может привести к возгоранию.

УЗО (устройство защитного отключения) имеет несколько другое назначение. В отличие от автоматического выключателя, УЗО не защищает проводку от перегрева.

Основная задача УЗО - контролировать утечку тока. По большому счету - в первую очередь, это подразумевает защиту человека от удара током.

То есть, что можно сказать: Прямая задача автомата - защита проводки. Прямая задача УЗО - защита человека от удара током.

Дифавтомат - есть не что иное, как УЗО и автомат в одном корпусе. то есть дифавтомат выполняет сразу две задачи - защищает человека от удара током и защищает проводку от перегрузки.

Какие бывают дифавтоматы?

Если речь идет про дифавтоматы, то важно понимать, что данные устройства бывают как однофазные. так и трехфазные. Однофазные дифавтоматы всегда двухполюсные, а трехфазовы дифавтоматы всегда четырехколесные.

Характеристики дифавтоматов

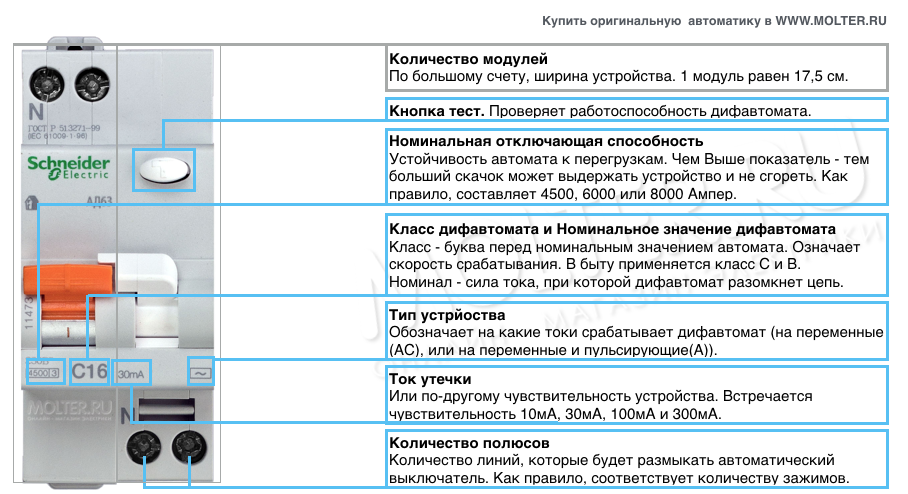

Итак, предположим, что Вы решили купить дифавтомат. Как понять, какой вариант нужен именно Вам? Давайте разберем основные обозначения дифавтоматов.

Модули, полюсы, фазы.

Эти понятия часто путают. Давайте так.

• Фазность - это для какой системы предназначен дифавтомат. Тут всего два варианта - 1 фаза (бытовые) и 3 фазы.
• Полюсность - это количество зажимов у дифавтомата. То есть это то, сколько линий Вам нужно подключать. Бывают двухполюсные дифавтоматы (для однофазных сетей) и четырехколесные дифавтоматы (для трехфазовых сетей).
• Количество модулей - это размер. Например двухполюсные дифавтоматы (для однофазных сетей) обычно делают двухмодульными (то есть занимают 2 модуля в щитке). Но они также бывают и одномодульные (супер компактные) и трехмодульные (как правило, очень бюджетные варианты).

Если Вы выбираете дифавтомат для квартиры - на 90% Вам нужен двухмодульный, двухполюсный и однофазный дифавтомат.

Номинальное значение и класс дифавтомата

Эти показатели отвечают на вопросы:

• Как быстро сработает дифавтомат при перегрузке?
• При каком значении тока сработает дифавтомат?

На рынке можно встретить классы А,В,С,D. А - самый быстрый, D - самый долгий. Для бытового использования применяют в основном класс В и класс С. Почему так? Если Вы поставите автомат класса А в квартире (хотя стоит он в разы дороже В и С), то каждый раз когда Вы будете включать пылесос, дифавтомат будет срабатывать. Это связано с тем, что при запуске пылесоса, ток в сети резко возрастает на короткий период времени. Но класс А очень чувствительный и поэтому тут же сработает.

Если поставите класс D -  устройство будет реагировать не достаточно оперативно.

Что касается номинального значения, то тут все зависит от Ваших задач.

Кнопка "Тест"

Должна присутствовать на всех дифавтоматах. Осуществляет имитацию утечки тока. Производители рекомендуют нажимать ее хотя бы раз в три месяца.

Тип срабатывания дифавтомата

Данная характеристика означает, на какие токи реагирует дифавтомат.

Тип А - такое устройство реагирует на переменный и импульсный ток. Стоит в разы дороже типа АС. Иногда производители стиральных машин рекомендуют устанавливать такие устройства на линию стиралки. Причина этому - стиральная машина как раз создает импульсный ток (то есть ток, то нет).

Тип АС - самый популярный вариант. Реагирует на переменный ток.

Тут все просто - если нет специальных инструкций или устройств - устанавливайте дифавтоматы типа АС.

Ток утечки

Данный показатель означает насколько чувствителен дифавтомат. Как правило, используют дифавтоматы с утечкой 30мА (миллиампер). Такая учтена оптимальна для защиты человека - не слишком чувствителен для ложных срабатываний, но достаточно чувствителен, чтобы защитить человека от удара током. НАмного реже можно встретить дифавтоматы на 10, 100 и 300 мА. Полагаем, что это связано со спросом на устройства.

Тип устройства дифавтомата

Данная характеристика означает, каким образом реагирует дифавтомат на утечку тока. Тут можно выделить две основных категории

Электромеханические дифавтоматы. Самый популярный вариант. Как правило, стоят дороже электронных. Такие дифавтоматы срабатывают на утечку вне зависимости от наличия напряжения в сети. Считаются более надежными решениями.

Электронные дифавтоматы. Такой тип устройства реагирует только при наличии напряжения в сети. Это означает, что при обрыве нуля дифавтомат не будет защищать от утечки тока. Такие дифавтоматы представлены в сериях Legrand RX и  Schneider Easy9.

Для того, чтобы понять, какой тип дифавтомата перед Вами, необходимо изучить схему.

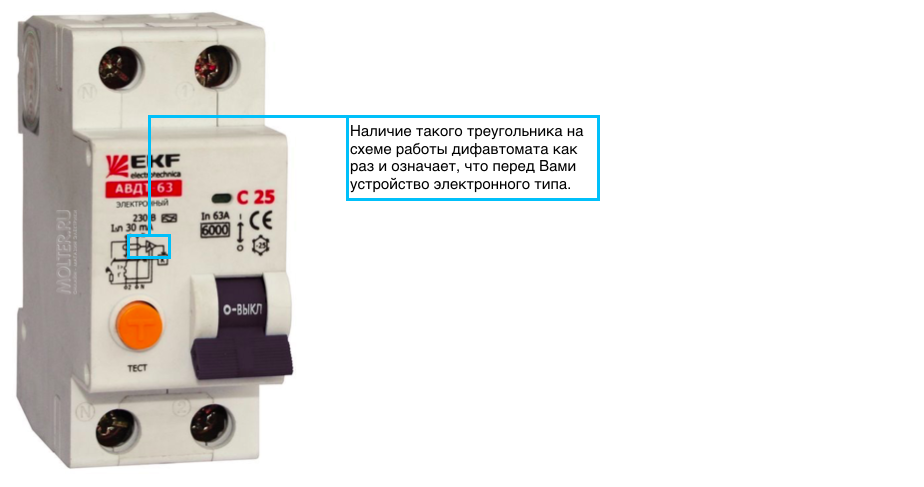

У электронных дифавтоматов на схеме работы всегда изображена плата с усилителем в виде треугольника (это условное обозначение усилителей по ГОСТу).

Мы рекомендуем использовать электромеханические дифавтоматы. Они более надежны и стоят ненамного дороже электронных.

Номинальная отключающая способность дифавтоматов

Данное значение показывает устойчивость дифавтомата к перегрузкам. Одним словом определяет, какой максимальный скачок напряжения может выдержать устройство и не сгореть.

Как правило, для быта применяются дифавтоматы с отключающей способностью в 4 500 ампер и 6 000 ампер. Тут, как говорится, чем больше, тем лучше.

Бренд

Последний пункт, но не по значимости. Самые популярные бренды на рынке дифавтоматов: ABB, Legrand, Schneider, IEK. Такие какие же лучше дифавтоматы выбрать?

Не будем долго углубляться в историю создания брендов. Скажем лишь одно.

• Если речь идет про временную или бюджетную автоматику, мы рекомендуем рассматривать варианты: Schneider Easy9, IEK, Legrand RX3

• Если речь идет про квартиры, то мы рекомендуем: Автоматику ABB, Legrand TX3 и Schneider Merlin Gerin (DOMOVOI).

• Если же Вы устанавливаете автоматику в загородный дом, то стоит рассматривать: ABB (DS201), Schneider Acty9, Legrand DX3.

Часто у нас спрашивают - а какой же все такие бренд лучше. Если честно - то без разницы:) Наша статистка показывает, что среди автоматики одинакового уровня и сегмента процент брака и нареканий идентичен. Поэтому, если Вы уже определились со всеми характеристиками, мы рекомендуем выбирать в зависимости от Ваших предпочтений к брендам и по цене. Скажем одно - очень важно покупать только оригинальные дифавтоматы. Не стоит гнаться за дешевыми подделками дифавтоматов - по итогам больше потеряете.

Ну и как всегда - если у Вас остались вопросы, какой все таки лучше купить дифавтомат - наши специалисты всегда на связи.
